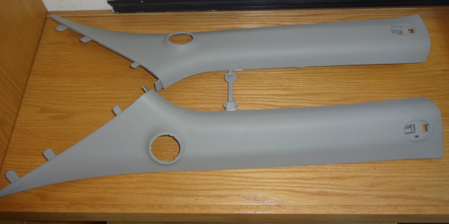

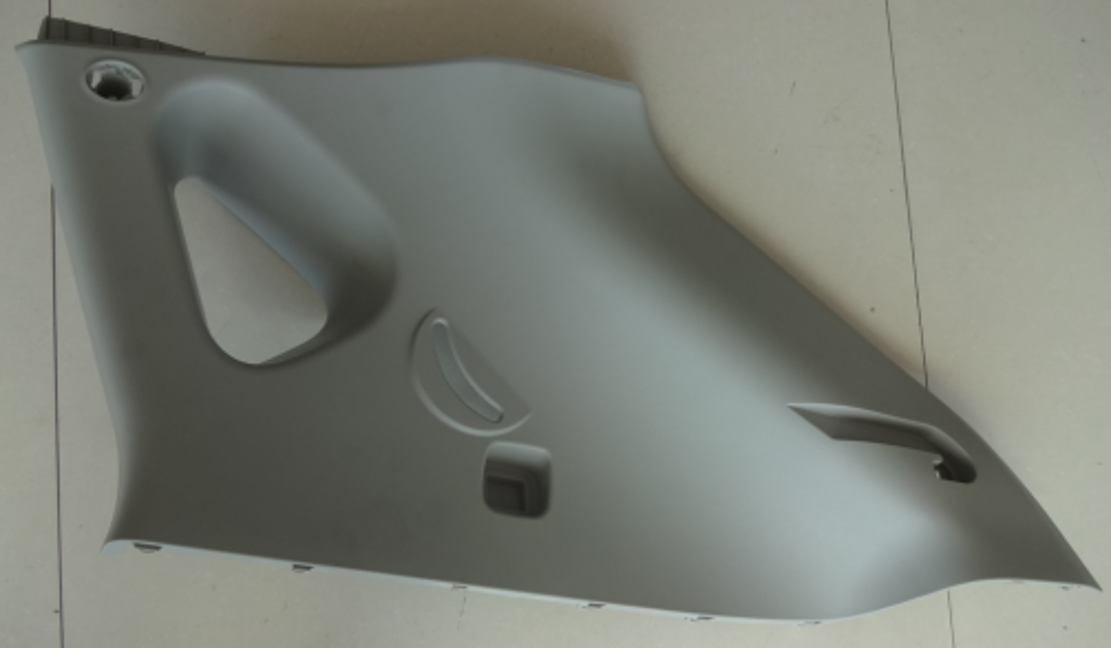

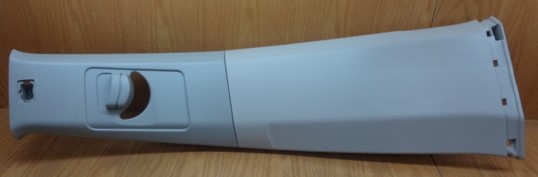

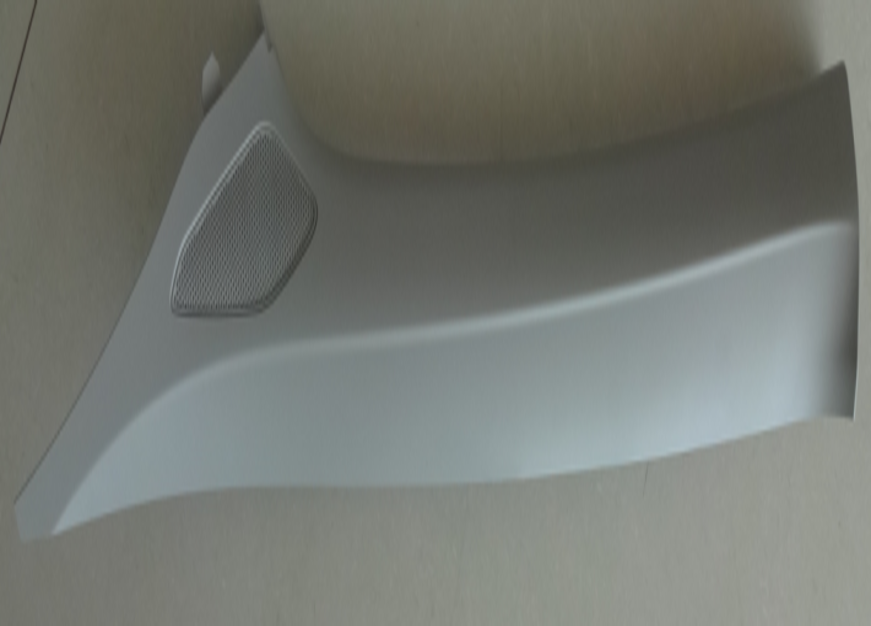

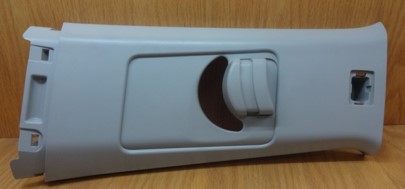

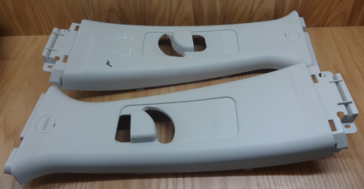

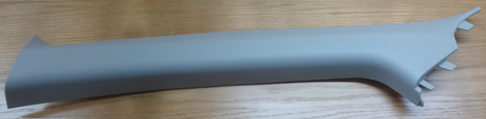

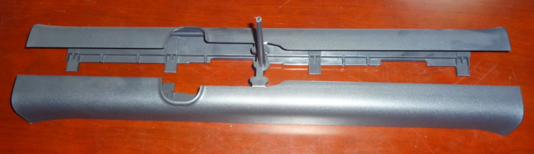

汽车立柱的模具结构，包括模具型腔和型芯，其特征在于：所述模具型腔的成型腔的侧部分别装配有型芯镶块，当模具型腔与型芯装配后，该型芯镶块镶拼在型芯的侧部，型芯镶块的侧部设有与工件的翻边分型线的位置相匹配的成形面。通过设置型芯镶块，解决了原先翻边处分型线要求高而又无法修配的问题，配模时先将型芯镶块与模具型腔装配好，然后再与型芯一起研配，从而实现在整体模具研配后，进行型芯镶块与模具型腔后续研配，得到良好的接合线位置匹配。本实用新型结构合理、构思巧妙，可以有效控制分型线夹线在0.02mm以下，大大提高了产品的外观品质和质量的稳定性。
